FLYMIND INDEPENDENT R&D

FLYM-PV10W000(6T7G)-A1

10W (10000mW) High-Power 64CH 6~7.2GHz Wireless Drone Video Transmitter

Built on high-frequency Rogers 4350B PCB substrate with integrated CNC radiator fan and SMA antenna interface. Features 4 switchable power levels (25mW / 3W / 5W / 10W), 64 channels covering 6~7.2GHz, SmartAudio control, Pit Mode, 5-second slow power-on delay, and 19-28V (6S battery) voltage input.

Rogers 4350B PCB 10W (10,000mW) Peak 6~7.2GHz (6T7G) 25mW / 3W / 5W / 10W CNC Active Cooling Fan SMA Antenna Port
Input Voltage: 19-28V (6S battery suggested)
RF Power Levels: 25mW / 3W / 5W / 10W
Frequency Band: 6~7.2GHz (64 CH)
Antenna Interface: SMA Female Connector
Mounting Pattern: 30.5 x 30.5mm Standard
Dimensions / Weight: 36x68x8mm / 23g
INQUIRE B2B WHOLESALE QUOTE OPEN ORIGINAL PDF

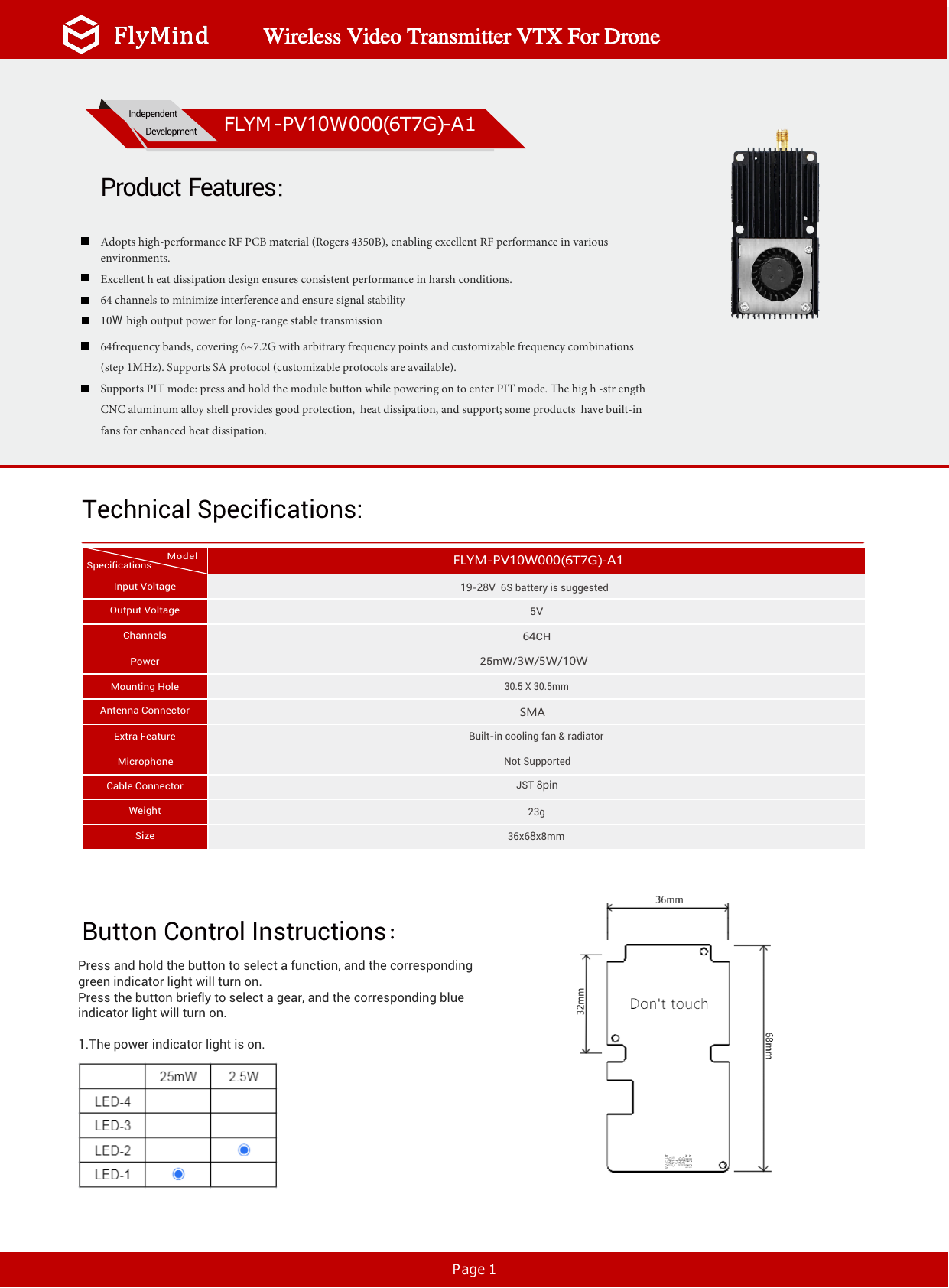

DATASHEET SPECIFICATIONS

Full Technical Specifications

Model NameFLYM-PV10W000(6T7G)-A1
Input Voltage Range19 - 28V DC (6S Lipo Battery Suggested)
Output Voltage (BEC)5V DC Output for FPV / Camera Supply
Channel Capacity64 CH (6~7.2GHz Range, 1MHz Arbitrary Step Tuning)
RF Output Power Levels4-Level Switchable: 25mW / 3W (3000mW) / 5W (5000mW) / 10W (10000mW)
Mounting Hole Spacing30.5mm x 30.5mm Standard Pattern
Antenna ConnectorSMA Female Interface
Thermal DissipationBuilt-in Active Cooling Fan + CNC Aluminum Heat Sink Casing
Built-in MicrophoneNot Supported
Wiring ConnectorJST 8-Pin Harness Connector
Module Weight23g Ultra-Lightweight Construction
Physical Dimensions36mm (W) x 68mm (L) x 8mm (H)
Substrate MaterialRogers 4350B High-Frequency RF PCB Material
Smart ProtocolsSmartAudio (SA) Protocol & Pit Mode Control
USER INTERFACE

Button Control & LED Indicator Logic

  • Press & Hold Button: Select function mode (Green indicator light turns ON).
  • Press Briefly: Select gear (Blue indicator light turns ON).

1. Power Level LED Indicator Table:

LED State 25mW 3W (3000mW) 5W (5000mW) 10W (10000mW)
LED-4---
LED-3---
LED-2---
LED-1---
MECHANICAL SPECS

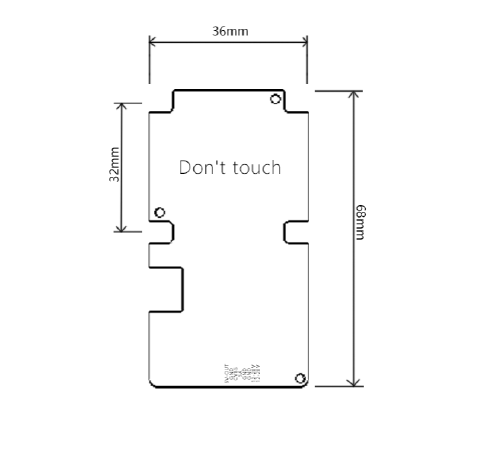

Module Outline & Dimensions (36x68x8mm)

FLYM-PV10W000(6T7G)-A1 Outline Diagram

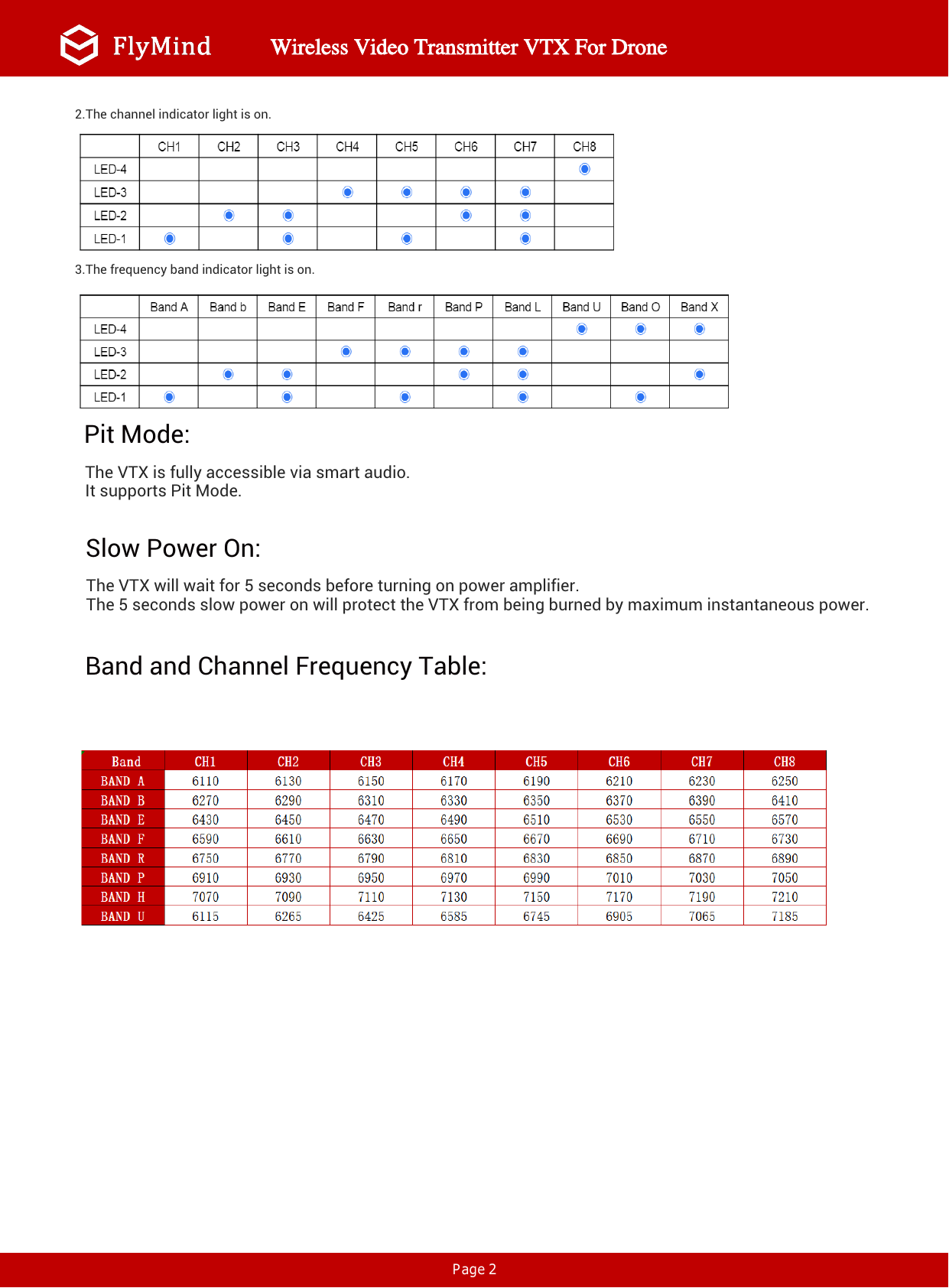

FREQUENCY MATRIX

Band and Channel Frequency Table (64CH)

Full frequency map across 8 bands (Band A, Band B, Band E, Band F, Band R, Band P, Band H, Band U) covering 6~7.2GHz.

Band / Channel CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8
BAND A6110 MHz6130 MHz6150 MHz6170 MHz6190 MHz6210 MHz6230 MHz6250 MHz
BAND B6270 MHz6290 MHz6310 MHz6330 MHz6350 MHz6370 MHz6390 MHz6410 MHz
BAND E6430 MHz6450 MHz6470 MHz6490 MHz6510 MHz6530 MHz6550 MHz6570 MHz
BAND F6590 MHz6610 MHz6630 MHz6650 MHz6670 MHz6690 MHz6710 MHz6730 MHz
BAND R6750 MHz6770 MHz6790 MHz6810 MHz6830 MHz6850 MHz6870 MHz6890 MHz
BAND P6910 MHz6930 MHz6950 MHz6970 MHz6990 MHz7010 MHz7030 MHz7050 MHz
BAND H7070 MHz7090 MHz7110 MHz7130 MHz7150 MHz7170 MHz7190 MHz7210 MHz
BAND U6115 MHz6265 MHz6425 MHz6585 MHz6745 MHz6905 MHz7065 MHz7185 MHz
